Jak zapojit elektrický ohradník krok za krokem

Elektrický ohradník zapojíte správně tehdy, když zdroj, vodič a uzemnění tvoří jeden funkční systém. Tady najdete základní schéma, kompletní seznam potřebných částí a postup montáže včetně varianty pro suchou půdu.

Hledáte schéma elektrického ohradníku nebo návod, jak zapojit elektrický ohradník? Začněte výběrem zdroje podle zvířete, délky ohrady, počtu vodičů a porostu. Pak zkontrolujte, že se vodič nikde nedotýká země, sloupků bez izolátorů ani kovových částí.

Co budete k zapojení elektrického ohradníku potřebovat

V tomto seznamu jsou všechny části, které jsou zakreslené v obrázcích, i doplňky potřebné podle konkrétního řešení. Fotografie ukazují konkrétní produkty z nabídky AWShopu. Obrázek i název každé položky vedou přímo do odpovídající kategorie AWShopu.

1. Zdroj elektrického ohradníku

Vyberte síťový, bateriový nebo solární model podle místa instalace, druhu zvířete, délky ohrady, počtu vodičů a očekávaného porostu. U solárního modelu ověřte, zda je panel součástí balení, nebo se dokupuje. Výkon i napájení ověřte v návodu konkrétního zdroje.

Zdroje pro elektrické ohradníky

2. Vodič ohrady

Pásku, lanko, lano nebo drát zvolte podle zvířete, požadované viditelnosti a délky vedení. Více řad vodiče zapojte podle návodu; spoje nevytvářejte uzly.

Vodiče pro elektrické ohradníky

3. Sloupky a kůly

Obrázek ukazuje dřevěné sloupky i mobilní vedení. Rohové a koncové sloupky musí udržet tah vodiče; pomocné tyčky vybírejte podle terénu a zvířete.

Kůly, tyčky a sloupky

4. Izolátory odpovídající vodiči a sloupku

Páska, lanko i drát potřebují izolátor určený pro jejich šířku a typ uchycení. Bez něj může vodič svádět proud do sloupku nebo země.

Izolátory pro elektrické ohradníky

5. Vysokonapěťový a zemnicí kabel

Vysokonapěťovým kabelem propojte svorku FENCE s vodičem ohrady. Zemnicím kabelem propojte svorku EARTH se zemnicí tyčí nebo tyčemi.

Kabely pro elektrické ohradníky

6. Zemnicí tyč nebo soustava tyčí

Počet, délku a rozmístění určete podle návodu zdroje a půdních podmínek. Tyče umístěte tak, aby uzemnění mělo dobrý kontakt s půdou; v suchu je to zvlášť důležité.

Zemnicí tyče a sloupky

7. Zkoušečka pro elektrické ohradníky

Po zapojení ověřte napětí na začátku i na vzdáleném konci vedení. Běžný multimetr není náhradou testeru určeného pro impulzy elektrického ohradníku.

Zkoušečky elektrických ohradníků

8. Spojky a napínací prvky — podle potřeby

Pokud vodič nastavujete, opravujete nebo vedete přes více úseků, použijte spojky určené pro jeho typ. U pásky a lana nepoužívejte uzel jako elektrický spoj.

Vodiče a příslušenství

Volitelné podle konkrétního místa a návodu zdroje: vchodová sada pro průchod, samostatný zemnicí vodič pro některé suché půdy, blesková ochrana a výstražné tabulky. I u těchto položek vede obrázek i název přímo do příslušné kategorie.

9. Vchodová sada nebo izolované madlo

Doplňte, pokud ohrada potřebuje vstup pro lidi nebo techniku.

Vchody a madla

10. Samostatný zemnicí vodič

Pro některé suché nebo kamenité půdy, pokud takové zapojení dovoluje návod zdroje.

Vodiče pro elektrické ohradníky

11. Blesková ochrana

Zvažte ji u instalace vystavené bouřkám; zapojte a uzemněte ji přesně podle návodu.

Bleskové ochrany

12. Výstražné tabulky

Ověřte, kde je označení potřeba, a umístěte tabulky tak, aby byly z přístupných míst dobře viditelné.

Výstražné tabulky

Jak funguje elektrický ohradník

Zdroj vysílá do vodiče krátké elektrické impulzy. Když se zvíře dotkne vodiče a současně země, obvod se uzavře přes tělo zvířete a půdu k zemnicím tyčím a zpět do zdroje. Proto nestačí jen správně připojit živý vodič — stejně důležité je kvalitní uzemnění.

Ohrada nemusí tvořit uzavřený elektrický okruh. Důležité je, aby živý vodič nebyl zkratovaný na zem a proud měl přes zvíře a půdu funkční návratovou cestu.

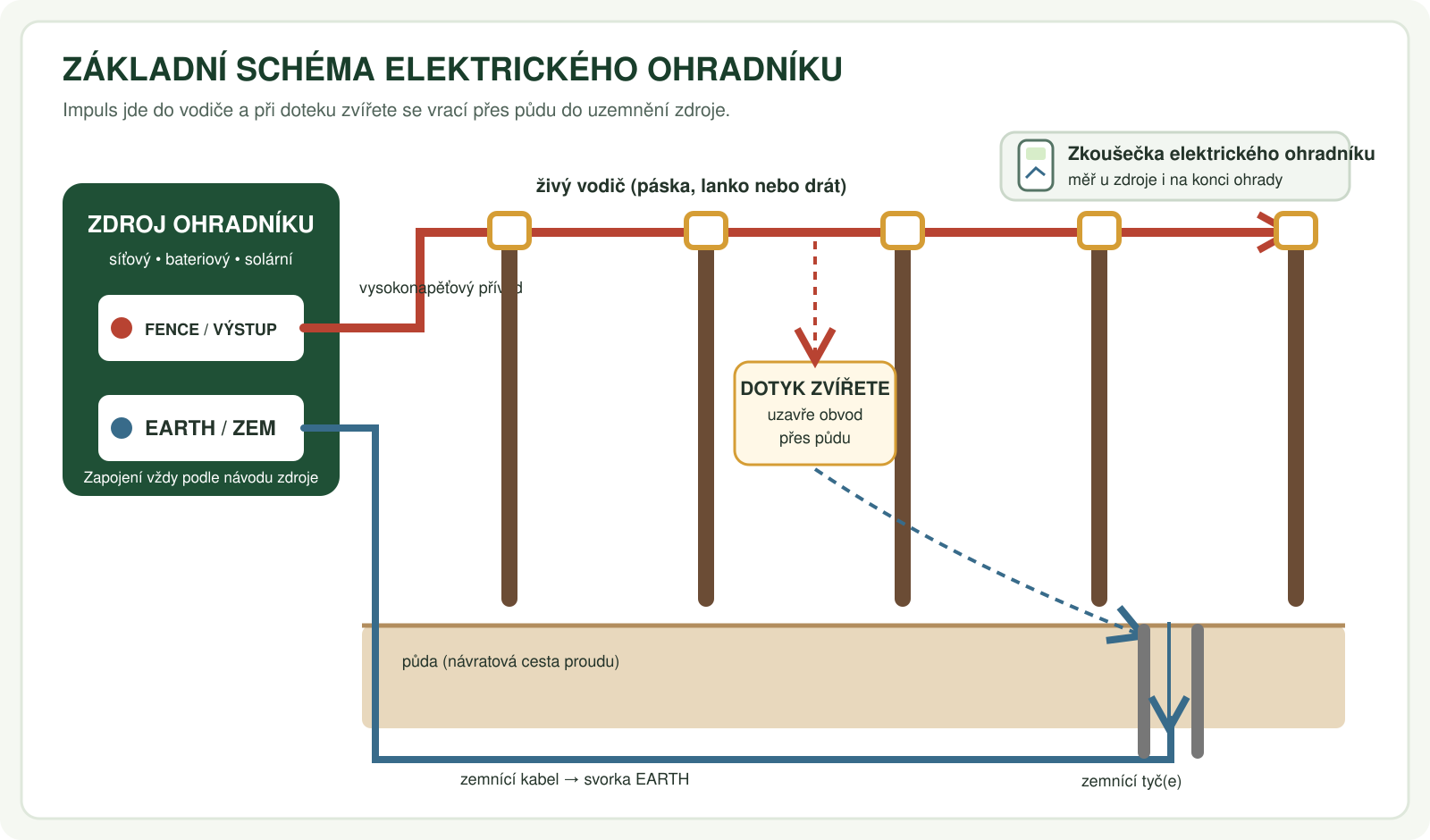

Schéma zapojení elektrického ohradníku

Jak správně zapojit elektrický ohradník krok za krokem

1. Určete trasu a parametry ohrady. Zvažte druh zvířete, délku obvodu, počet vodičů, členitost terénu a to, jak rychle zarůstá tráva.
2. Vyberte zdroj. Jeho napájení a výkon musí odpovídat délce a zatížení ohrady. Řiďte se údaji a návodem konkrétního zařízení.
3. Postavte sloupky a namontujte izolátory. Zvlášť pevně ukotvěte rohy a konce. Vodič musí být po celé délce oddělený od dřeva, kovu a země.
4. Natáhněte a spojte vodič. Udržte ho napnutý podle doporučení výrobce. Případné spoje udělejte vhodnými spojkami; uzel může zhoršit vodivost.
5. Vybudujte uzemnění. Připojte zemnicí kabel ke svorce EARTH a zemnicí tyči nebo soustavě tyčí. Umístění a počet tyčí nepřebírejte odhadem z jiného zdroje — ověřte je v návodu.
6. Připojte výstup FENCE. Vysokonapěťovým kabelem propojte svorku FENCE se živým vodičem. Před zapojováním zdroj vypněte a neimprovizujte s běžným kabelem.
7. Projděte celou trasu. Odstraňte trávu a větve dotýkající se vodiče, zkontrolujte spoje, izolátory a místa, kde by se vodič mohl dotýkat země.
8. Zapněte zdroj a změřte napětí. Použijte zkoušečku pro elektrické ohradníky na začátku i na nejvzdálenějším místě. Potřebnou hodnotu určete podle druhu zvířete a návodu zdroje.

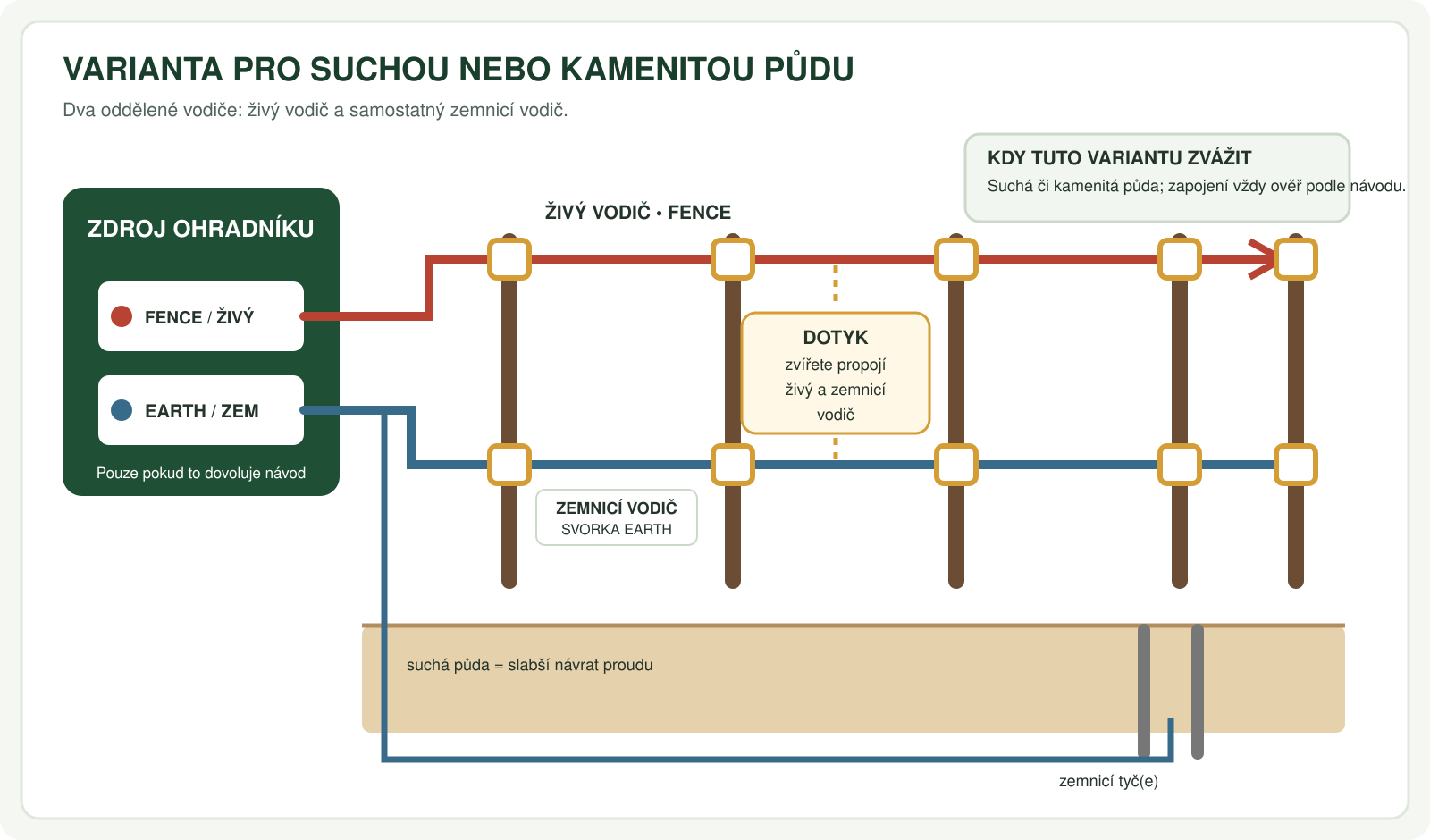

Zapojení elektrického ohradníku v suché půdě

V suché, kamenité nebo velmi písčité půdě nemusí být návrat proudu přes zem dostatečný. Nejdříve zkontrolujte zemnicí tyče, jejich spojení a umístění. Pokud to návod zdroje a typ ohrady dovoluje, lze přidat samostatný zemnicí vodič vedený pod živým vodičem.

Kontrola a nejčastější závady

• Slabé napětí: zkontrolujte baterii nebo napájení, zemnicí tyče, spoje a kontakt vodiče s trávou či větvemi.
• Ohrada funguje jen u zdroje: projděte vzdálené spoje a místa, kde se vodič láme, dotýká kovu nebo je poškozený.
• Výsledek kolísá po dešti nebo vyschnutí půdy: znovu ověřte uzemnění a měřte zkoušečkou přímo na vodiči.
• Páska nebo lanko jsou nastavované uzlem: nahraďte uzel vhodnou spojkou pro daný vodič.

Časté otázky

Musí být elektrický ohradník zapojený do uzavřeného okruhu?

Ne. U běžného zapojení se obvod uzavře při doteku zvířete přes jeho tělo, půdu a zemnicí soustavu zpět do zdroje.

Kolik zemnicích tyčí potřebuji?

Počet a rozmístění závisí na zdroji a půdě. Řiďte se návodem zařízení a při uvedení do provozu ověřte výsledek zkoušečkou.

Stačí na kontrolu běžný multimetr?

Ne. Použijte zkoušečku určenou pro elektrické ohradníky, která měří jejich krátké vysokonapěťové impulzy.

Co dělat, když je půda suchá?

Prověřte zemnicí tyče a jejich kontakt s půdou. Pokud to dovoluje návod zdroje, použijte soustavu se samostatným zemnicím vodičem a ověřte napětí na celé délce ohrady.

Při montáži a provozu se vždy řiďte návodem výrobce zdroje a komponent. Požadavky se mohou lišit podle modelu, délky ohrady a místních podmínek.
